PRODUKCJA

Richardon R200 CNC

Richardon R200 CNC

Frezarka obwiedniowa RICHARDON R 200 CNC

6-osiowa, sterowana numerycznie pionowa maszyna do produkcji wszystkich możliwych profili walcowych na cylindrycznym elemencie obrabianym. Frezowanie kół zębatych cylindrycznych ,stożkowych i zarysów specjalnych narzędziem krążkowym ,baryłka.
Parametry techniczne:

  • Średnica zewnętrzna obrabianego przedmiotu min. 10-300 mm
  • Moduły ze stali 42CrMo 4 max.5 mm
  • Odległość osiowa Promieniowy min. – maks. 20 – 210 mm
  • Ścieżka pionowa max. 500 mm

Liebherr LC 800

Liebherr LC 800

Frezarka obwiedniowa CNC do frezowania precyzyjnego kół zębatych

  • 6-osiowa, sterowana numerycznie maszyna pionowa do wytwarzania wszystkich możliwych profili cylindrycznych na cylindrycznym przedmiocie obrabianym. Frezowanie kół zębatych  cylindrycznych i stożkowych za pomocą specjalnego narzędzia profilowego, z modyfikacją linii i profilu koła zębatego.
    Parametry techniczne:
  • min. odległość od środka: 55 mm
  • max. odległość od środka: 560 mm
  • max. Prędkość promieniowa: 4000 mm / min
  • max. Średnica obrabianego przedmiotu: 800 mm
  • max. Kąt obrotu z 3,2 FK: +/- 35 °
  • max. Prędkość obrotowa: 0,5 ° / s
  • max. Moduł obwiedniowo: 20 mm
  • max. Frezowanie profilowo ,moduł: 24 mm
  • more: Liebherr LC 800

CTX 310

CTX 310

Parametry techniczne tokarki CNC DMG CTX 310 eco :
Obszar pracy :
– przelot nad łożem : 330 mm
– przelot nad suportem : 260 mm
– maksymalna średnica toczenia : 200 mm
– długość toczenia w osi Z : 393 mm
– maksymalna średnica uchwytu zaciskowego : 210 mm
– droga przesuwu poprzecznego osi X : 160 mm
– droga przesuwu wzdłużnego osi Z : 450 mm

MAZAK QTS350M

MAZAK QTS350M

QUICK TURN SMART 350 oferuje średnice obróbki 420 mm i obróbkę z pręta o średnicy do 102 mm. Nowy układ sterowania MAZATROL SMART – system programowania dialogowego o niezrównanej wydajności. Ciężka obróbka tokarska – zwiększona sztywność i szybkość obróbki dzięki zastosowaniu prowadnic tocznych rolkowych.

  • Maksymalna średnica obróbki420 mm
  • Maksymalna średnica obróbki z pręta102 mm
  • more: mazak QTS 350M

Tokarka Unitech SV 200

Tokarka Unitech SV 200

Model: tokarka  SV 200
przejazd XZ: 153 x 406 mm
Prędkość wrzeciona: 5000 obr./min
Max długość toczenia: 341mm
Rozmiar uchwytu: 210mm
Przelot wrzeciona: 52mm
Kontrola: Fanuc
Stożek konika: MT4
Rozmiar narzędzia: 20 x 20 mm
Ilość narzędzi: 12

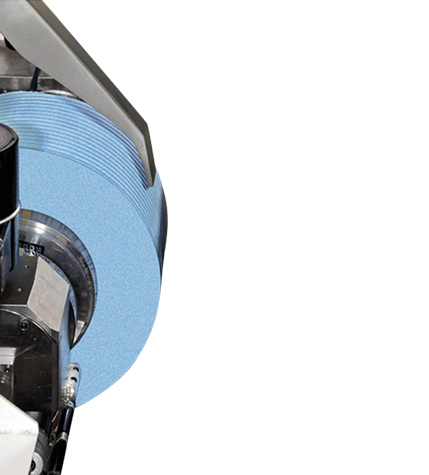

Kapp KX 300 P

Kapp KX 300 P

KX 300 P centrum szlifierskie
obwiedniowe i profilowe szlifowanie kół zębatych

koncepcja maszyny
Opierając się na systemie modułowym w połączeniu z możliwościami zastosowania różnych technologii narzędzi i procesów, można skonfigurować specyficzne dla użytkownika, optymalne rozwiązania produkcyjne. Możliwe są następujące metody:

  • szlifowanie obwiedniowe
  • szlifowanie profilowe
  • połączenie obu metod
  • wrzeciono nasadkowe (fi30)
  • more:kapp-niles com

KAPP NILES ZE 800

KAPP NILES ZE 800

KAPP-NILES ZE 800

Centrum szlifierskie do precyzyjnego szlifowania  kół zębatych metodą profilową

zęby zewnętrzne, wewnętrzne, profil- „Hirth”, zarysy specjalne generowane z CAD . Maksymalna precyzja na stole z bezpośrednim napędem.

more to –kapp-niles com

Reishauer NRK Szlifierka do gwintów i ślimaków

Reishauer NRK Szlifierka do gwintów i ślimaków

Szlifierka do gwintów i ślimaków

Średnica gwintu 3- 200 mm
Odległość między kłami  700 mm
Długość gwintu 450 mm
Skok gwintu 0,3 – 80 mm
Kąt spirali 25 °
Średnica ściernicy. minimum maksimum. 350-275 mm
Szerokość ściernicy 3,5 – 40 mm
Zakres prędkości przedmiotu obrabianego, 18 stopni
1-48 obr/ min

Prędkość ściernicy 1550-1900 obr / min 380V / 50 Hz, 5,5 (7,5) kW

Szlifierka Robbi Omicron CNC 3210

Szlifierka Robbi Omicron CNC 3210

Precyzyjna szlifierka CNC do wałków z aktywnym pomiarem MARPOS

• Wersje CNC zostały opracowane w odpowiedzi na potrzeby w zakresie średnich i dużych produkcji.
• Wyposażony w najnowszej generacji system sterowania SIEMENS 840D sl.
• Cykl roboczy można zoptymalizować w trakcie procesu z parametrami geometrycznymi i roboczymi.
• Maszyna jest wyposażona w automatyczne urządzenia pomiarowe .
• Wersja CNC pozwala operatorowi na profilowanie tarczy szlifierskiej w stosunku do geometrii stworzonych specjalnie dla danego rodzaju produkcji.

more:Robbi

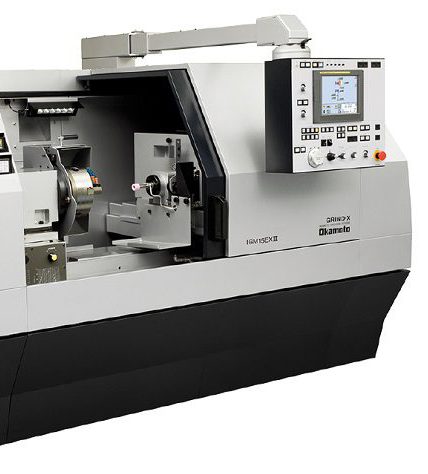

Szlifierka do otworów i powierzchni czołowych Okamoto IGM 15 NC III

Szlifierka do otworów i powierzchni czołowych Okamoto IGM 15 NC III

Szlifierka do otworów i powierzchni czołowych IGM 15 NC III :

  • Do obróbki otworów i powierzchni czołowych, jak i szlifowania średnic zewnętrznych w jednym mocowaniu
  • Sterowanie dialogowe jest oparte na mikroprocesorze najnowocześniejszej technologii.
  • Dialog, grafika oraz opis konturu dają użytkownikowi optimum komfortu i bezpieczeństwa.
  • Szlifowanie kształtowe oraz stożka możliwe dzięki jednoczesnej kontroli dwóch osi.
  • Funkcja skoku w programie:
  • Maszyna przechodzi do szlifowania wykańczającego i pomija obróbkę wstępną i obciąganie tarczy co pozwala na znaczne skrócenie czasu przezbrajania.
  • Programowanie geometrii profilu

more: igm-15-nc-iii

QUNESS

QUNESS

Badanie mikrotwardości EHT CHD

  • Pomiary kół zębatych w przekroju zęba
  • Vickers-DIN EN ISO 6507, ASTM E-384, ASTM E92
  • KnoopDIN EN ISO 4545, ASTM E-384, ASTM E92
  • BrinellDIN EN ISO 6506, ASTM E-10
  • more:QUNESS Q10

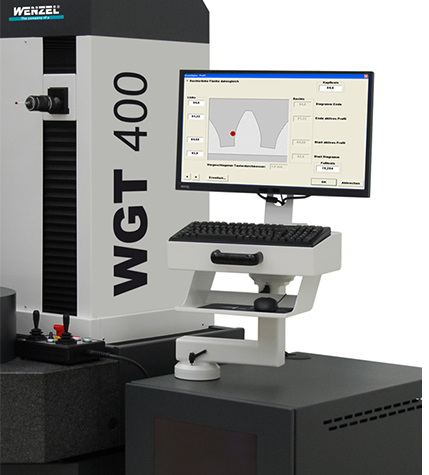

Wenzel WGT 400

Wenzel WGT 400

Maszyna CNC do pomiaru kół zębatych

WENZEL WGT 400  4 – osiowa maszyna współrzędnościowa do pomiaru kół zębatych od modułu 0,5, mieszczących się w zakresie średnicy zewnętrznej od 5 do 400 mm.

Zakres pomiarów:

  • kontrola profilu zęba – ocena odchyłki kąta przyporu , baryłkowatość;
  • kontrola zarysu bocznego zęba – ocena kształtu powierzchni;
  • pomiary topograficzne bocznego zarysu zęba;
  • kontrola podziałki oraz bicia poprzecznego;
  • pomiar zależności kątowych;
  • pomiar grubości zęba; pomiar przez n zębów oraz pomiar przez rolki.

Przy użyciu dodatkowych nakładek programowych wykonujemy:

  • pomiary ślimaków i ślimacznic;

pomiary wałów i ich oceny pod względem kształtu, położenia i rozmiaru.

Średnica części min./max. 5 – 400 mm
Średnica wewnętrzna koła min. >12 mm
Zakres modułów Od 0,5 mm
Szerokość koła max. 500 mm
Kąt pochylenia max. < 90 °
Dokładność kontroli kół zębatych wg VDI/VDE 2612/13, Grupa I

more: Wenzel WGT 400

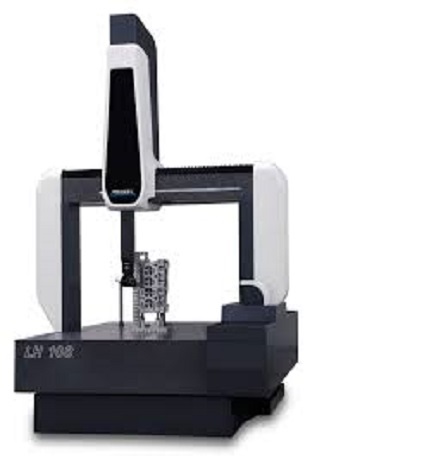

Wenzel LH 108

Wenzel LH 108

Maszyna pomiarowa 3D
  • WENZEL LH 108
  • 3 – osiowa maszyna współrzędnościowa wykorzystywana do pomiarów dużych części o dowolnym kształcie;
  • przestrzeń robocza maszyny: 1000x1200x800 mm;
  • możliwość wykonywania pomiarów seryjnych i jednostkowych;
  • możliwość tworzenia programów pomiarowych części na podstawie modelów CAD;
  • możliwość pomiaru odchyłek kształtu, pozycji i bicia całkowitego;
  • dodatkowa nakładka do pomiaru kół zębatych, pozwala na kontrolę uzębienia kół o maksymalnej średnicy zewnętrznej 800 mm – kontrola profilu i zarysu bocznego, kontrola podziałki i bicia poprzecznego, kontrola wymiaru przez n zębów.

more: Wenzel LH 108

CAD CAM ERP BARCODE

CAD CAM ERP BARCODE

Integracja systemów projektowania CAD z programowaniem maszyn CAM oraz zarządzania produkcją ERP

Śledzenie przebiegu produkcji przy pomocy czytników kodów kreskowych

Centrum frezerskie MAZAK NEXUS 410A

Centrum frezerskie MAZAK NEXUS 410A

Parametry techniczne
Długość przesuwu w osi X  900 mm
Długość przesuwu w osi Y  410 mm
Długość przesuwu w osi Z  570

Pionowe centrum obróbkowe VERTICAL CENTER NEXUS 410A-II łączy zaawansowaną technologię, produktywność i wartość w szerokiej gamie zastosowań. Maszyna ma więcej funkcji zwiększających produktywność niż jakikolwiek inny pion w tej klasie. Wyposażony w Mazatrol Matrix Nexus CNC, ten element sterujący zapewnia programowanie konwersacyjne lub EIA, zapewniając możliwości i produktywność niezbędne w dzisiejszych czasach napędzanych technologią.

CHARAKTERYSTYKA MASZYNY:
Funkcje inteligentnej maszyny zwiększające wydajność
Technologia Mx Roller Guide we wszystkich osiach
Ergonomiczne ruchy kontrolne ułatwiają przeglądanie przez operatora
Wysoka dokładność i produktywność w różnych zastosowaniach przemysłowych
Łatwa integracja przegubowych robotów do automatyzacji procesów

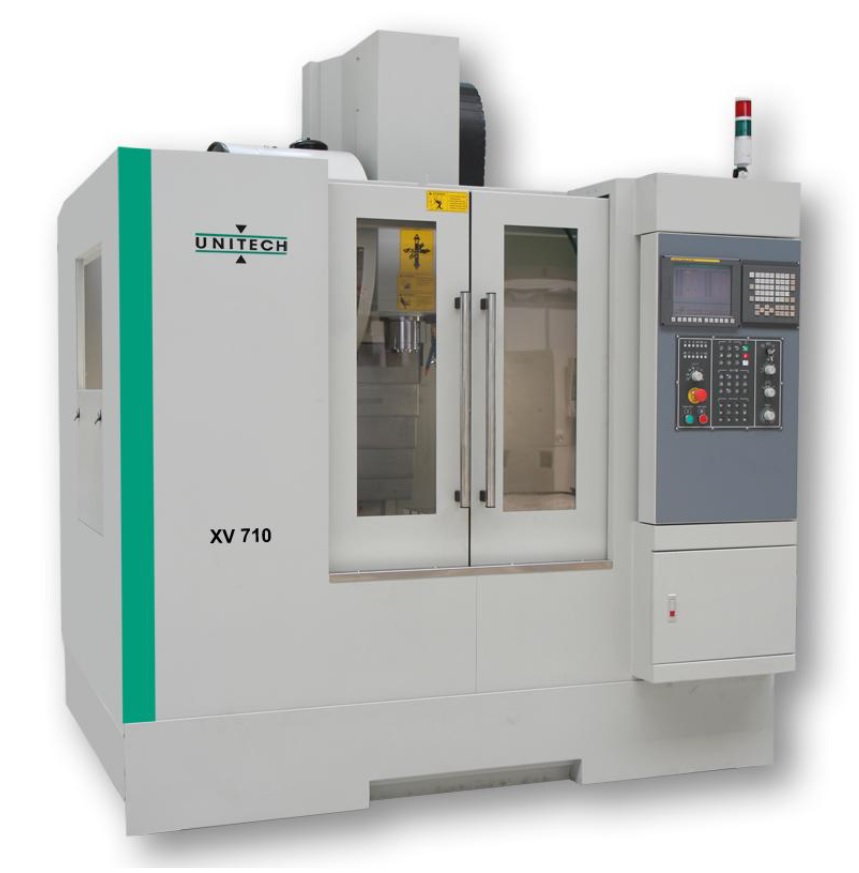

Centrum obróbkowe HV 710

Centrum obróbkowe HV 710

Pionowe centrum obróbkowe XV 710

Obszar roboczy:
Oś X 710 mm
Oś Y 450 mm
Oś Z 460 mm
odległość wrzeciono nos-stół min./max. 150/610 mm
Posuw roboczy (regulowany bezstopniowo) 1 … 10.000 mm / min
Przesuw szybki X / Y / Z 30 m / min
Wrzeciono robocze :
Prędkość 10.000 / min
Moc (S6 40%) 13,5 kW
Moment obrotowy (S6 40%) 95 Nm
Uchwyt narzędziowy SK 40
Nośnik przedmiotu obrabianego:
Powierzchnia mocowania 760 x 420 mm
maks. obciążenie stołu 700 kg
5 rowków teowych
Zmieniacz narzędzi 24 miejsca
Przenośnik wiórów
Szafa rozdzielcza z wymiennikiem ciepła
Ruchome pokrętło
Oświetlenie miejsca pracy
Centralne smarowanie

ZKZ MAZAK VTC 800/20HD Matrix Nexus 2

ZKZ MAZAK VTC 800/20HD Matrix Nexus 2

Centrum obróbcze CNC do produkcji korpusów oraz innych elementów przekładni i kół zębatych

Przestrzeń robocza
Wysokość stołu od postawy-870 mm
Powierzchnia robocza stołu (poprzecznego)-2,500 mm
Powierzchnia robocza stołu (podłużnego)-820 mm
Sanie poprzeczne (wzdłużnie) osi X-2,000 mm
Kolumna (poprzeczna) osi Y-800 mm
Głowica wrzeciona (posuw pionowy) osi Z-720 mm
Maksymalna prędkość wrzeciona (standardowego)18,000 min-¹
Szybki przejazd (oś X)50 m/min
Szybki przejazd (oś Y)50 m/min
Szybki przejazd (oś Z)50 m/min
Rozmiar rowka teowego (stół obrotowy)18mm +0.018 -0.000
Długość stołu2,500 mm
Szerokość stołu820 mm
Automatyczny zmieniacz narzędzi
Pojemność magazyn narzędzi (standard)30
Uchwyt narzędziaCAT-40 / MAS BT-40
Szerokość maszyny4,480 mm
Głebokość maszyny3,575 m

Marking

Marking

Impact marking 2,5D

Ultrasound washing phosporating

Ultrasound washing phosporating

Hartowanie indukcyjne

Hartowanie indukcyjne

Nawęglanie Węgloazotowanie Hartowanie

Nawęglanie Węgloazotowanie Hartowanie
